一、试验目的

广东某电镀园区六价铬废水，采拟用树脂富集六价铬，达到回收六价铬的目的。含铬废水回收铬采用ZGA451最佳，通过应用试验，得到树脂的运行数据，为工业化使用提供数据支撑。

二、试验条件

1、试验废水：广东江门新财富电镀园区的六价铬废水。

指标	pH	电导率μs/cm	TDSmg/L	Cr，mg/L
数值	1.58	10910	6500	1050

2、试验交换柱：有机玻璃交换柱φ25×300mm。

3、试验仪器设备：蠕动泵、烧杯、量筒、PH计等。

4、Cr检测方法，Agilent 5800型ICP-OES等离子发射光谱仪。

5、试验树脂：争光ZGA451。

三、试验方法

1、用量筒量取60ml树脂，装入玻璃树脂交换柱，树脂层内保持无气泡，树脂层上保持5cm的水层。

2、用2BV5%浓度的HCL从上向下通过树脂层再生，流量2BV/h；再用纯水从上向下通过树脂层淋洗，流速4BV/h，清洗至排水pH中性，树脂转成氯型。

3、用含铬废水从上向下通过树脂层运行，流速5BV/h，每小时收集流出液，检测Cr浓度和pH。

4、树脂完全吸附饱和后（进水和出水Cr相同），对树脂进行洗脱，洗脱方法如下。

4.1放干料液，用1BV10%浓度的NaOH从上向下通过树脂层再生，流量2BV/h,收集检测Cr，残余碱浓度（收集液A）。

4.2再用（收集液A加片碱配置碱10%浓度）从上向下通过树脂层再生，流速2BV/h，收集检测Cr，残余碱浓度（收集液B）。

4.3再用2BV自来水从上向下通过树脂层淋洗，流速4BV/h，收集检测Cr，碱浓度（收集液C）。

4.4用2BV5%浓度的HCl从上向下通过树脂层再生，流量2BV/h。

4.5再用2BV自来水从上向下通过树脂层淋洗，流速4BV/h。

4.6运行第二周期，饱和后放干料液，用10%浓度的（收集液B）从上向下通过树脂层再生，流量2BV/h,收集检测Cr，残余碱浓度（收集液D）。

4.7再用（收集液C加片碱配置碱10%浓度）从上向下通过树脂层再生，流速2BV/h，收集检测Cr，残余碱浓度（收集液E）。

4.8再用2BV自来水从上向下通过树脂层淋洗，流速4BV/h，收集检测Cr，碱浓度（收集液F）。

4.9用2BV5%浓度的HCl从上向下通过树脂层再生，流量2BV/h。

4.10再用2BV自来水从上向下通过树脂层淋洗，流速4BV/h。

4.11运行第三周期，饱和后放干料液，用10%浓度的（收集液C+E）从上向下通过树脂层再生，流量2BV/h,每0.5BV收集检测Cr，残余碱浓度（收集液H，I，J，K）。

4.12再用（收集液F加片碱配置碱10%浓度）从上向下通过树脂层再生，流速2BV/h，收集检测Cr，残余碱浓度（收集液L，M）。

4.13再用2BV自来水从上向下通过树脂层淋洗，流速4BV/h。

四、运行试验情况

1、ZGA451运行试验数据

第一周期出水水质			第二周期出水水质			第三周期出水水质
运行处理 体积ml	pH	Cr，mg/L	运行处理 体积ml	pH	Cr，mg/L	运行处理 体积ml	pH	Cr，mg/L
170	2.01	112	550	1.99	162	500	1.72	118
250	1.75	200	550	1.81	182	500	1.70	164
550	1.77	200	8700	1.72	598	8500	1.65	512
330	1.71	202
12300	1.64	636
累计运行体积	13600ml		9800ml			9500
混合液	1.66	625		1.79	494		1.66	472
铬吸附容量g/L		96.33			90.85			91.58

2、试验运行图片

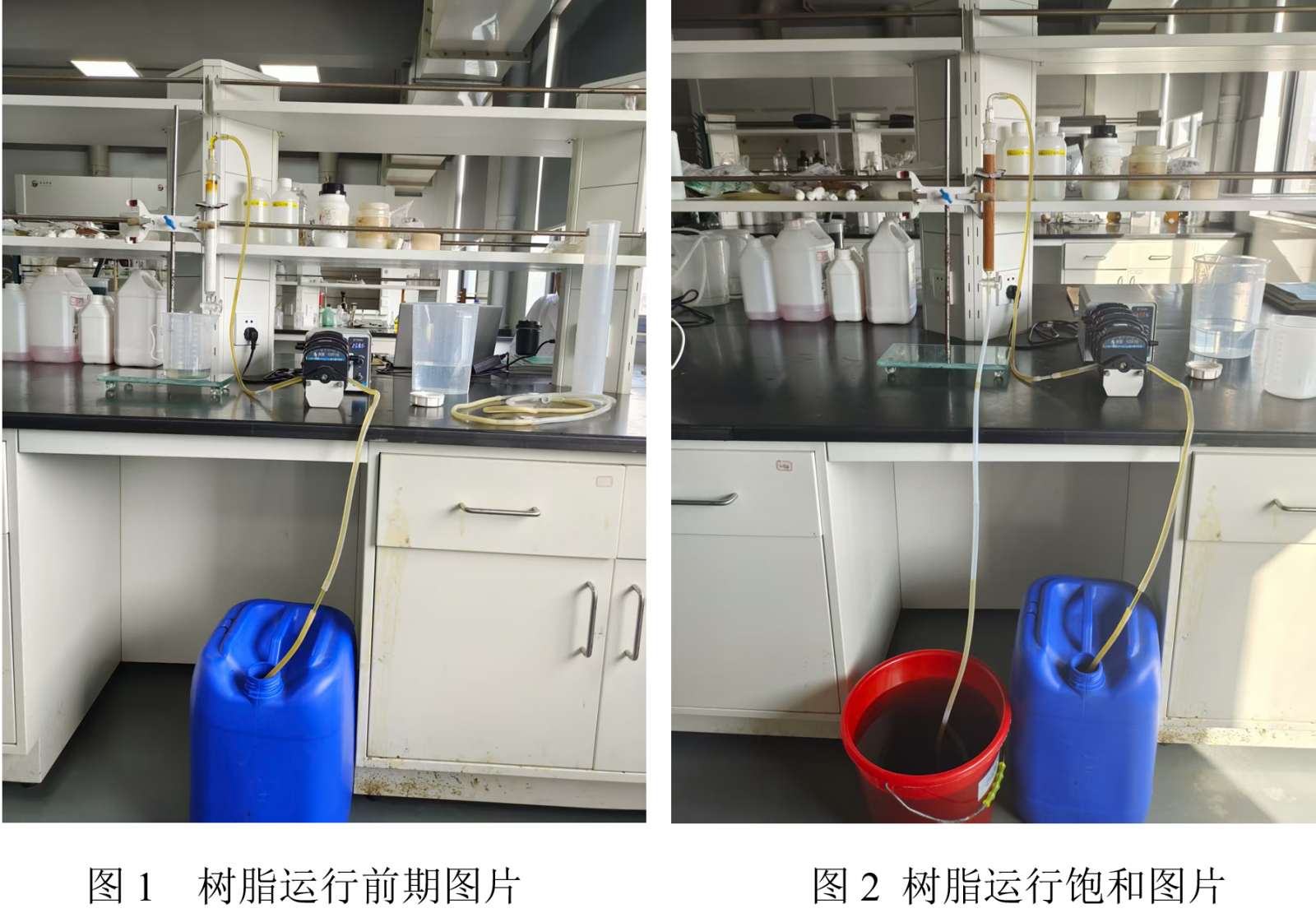

2.1 树脂运行图

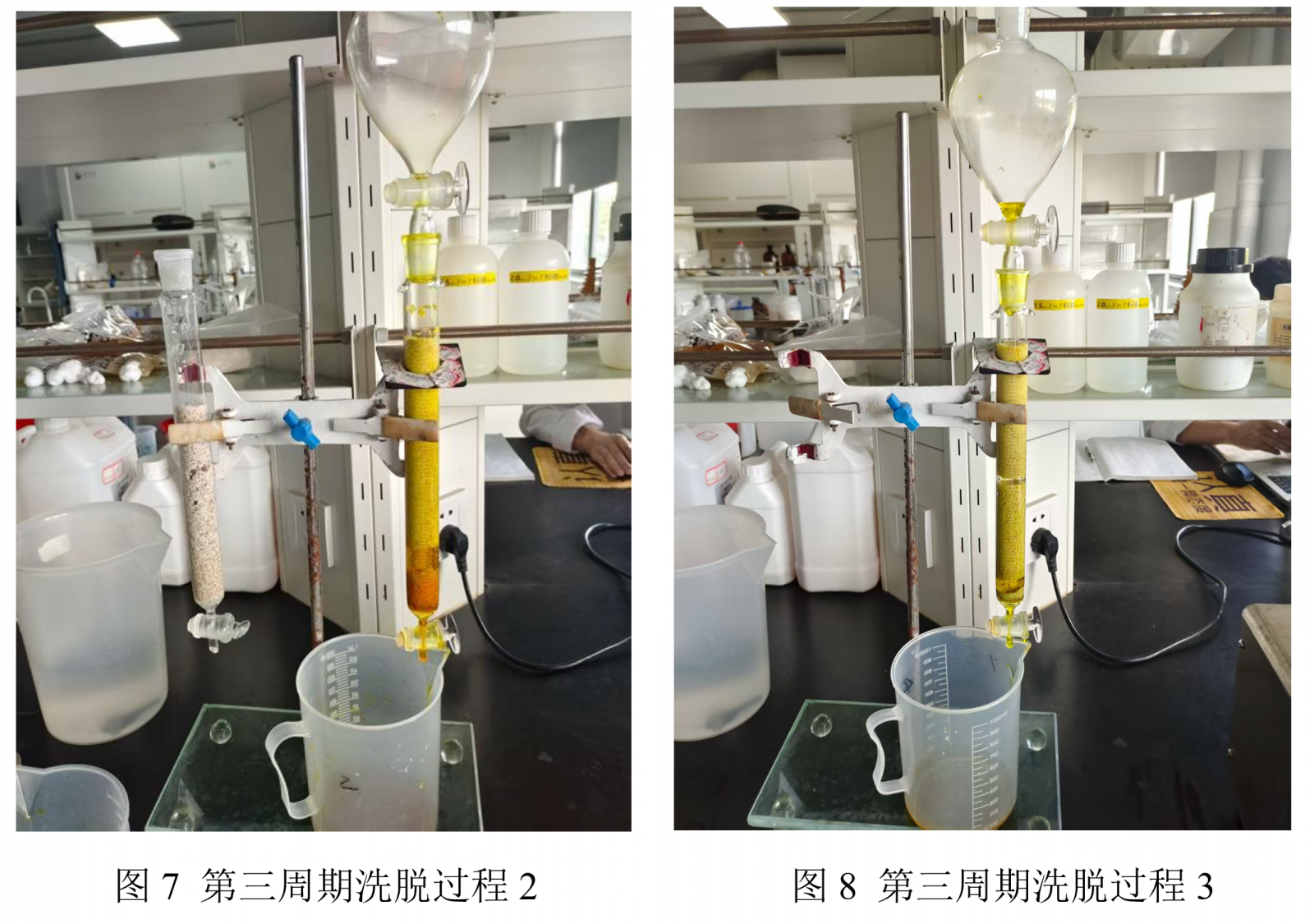

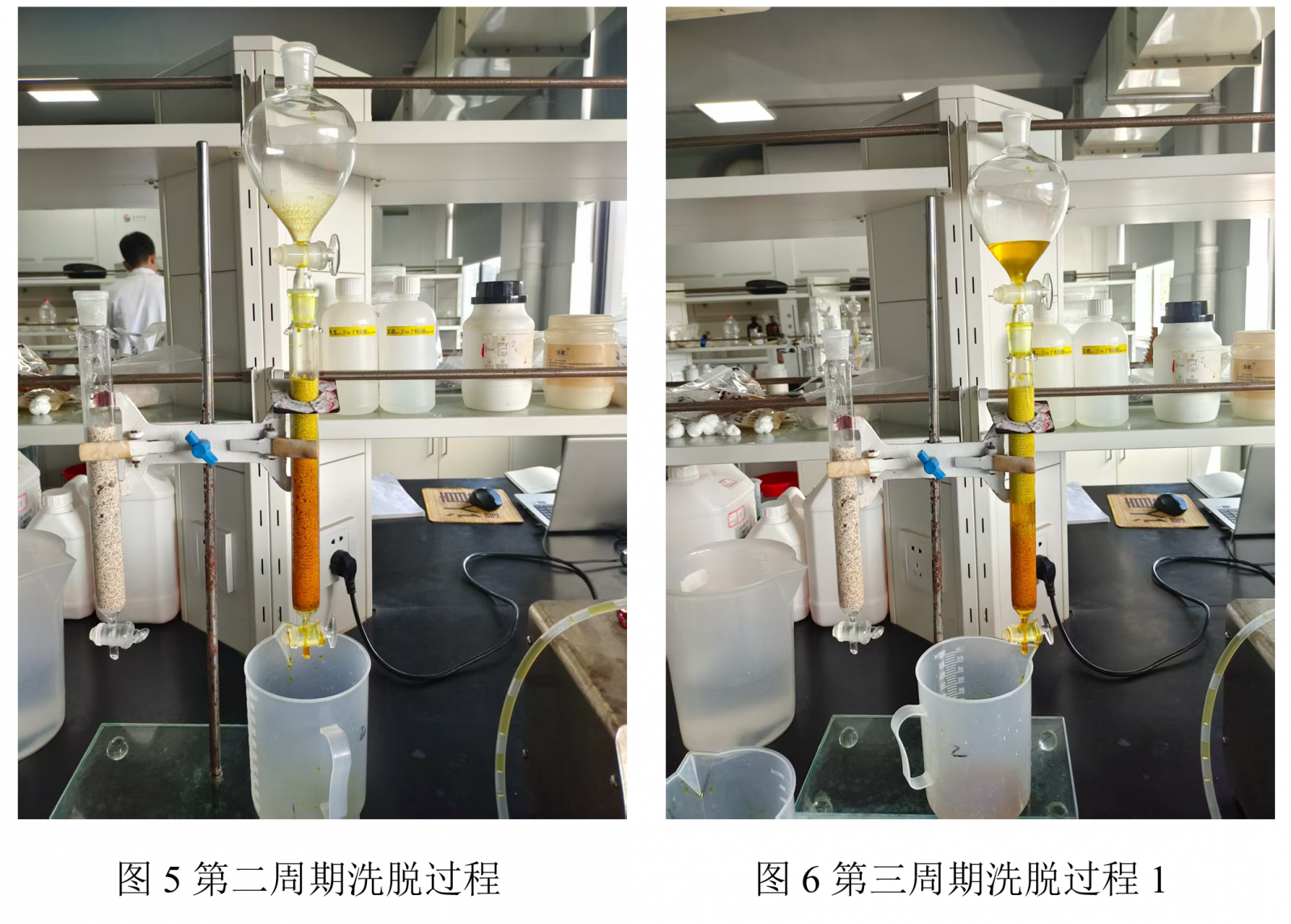

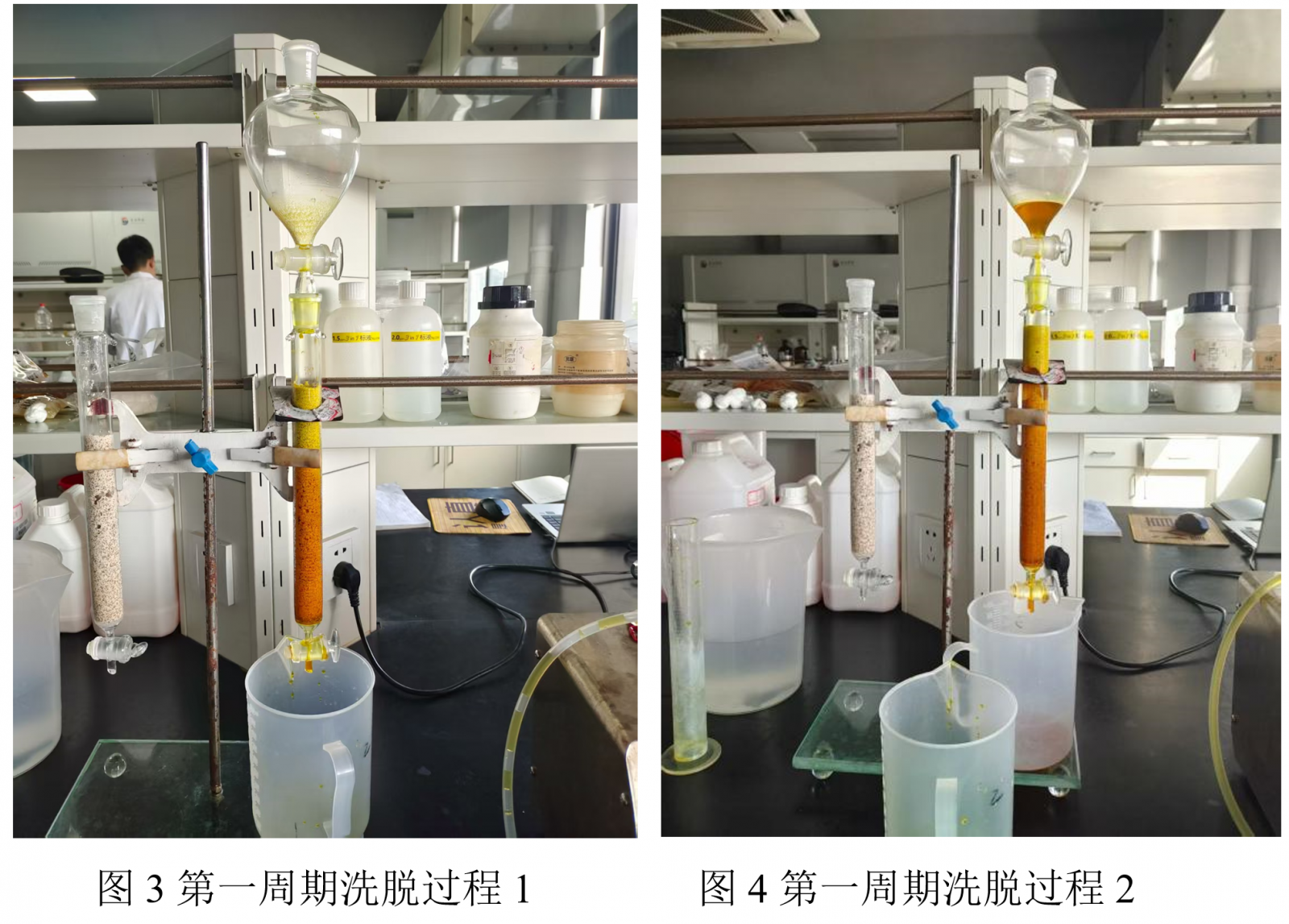

2.2树脂洗脱试验图片.

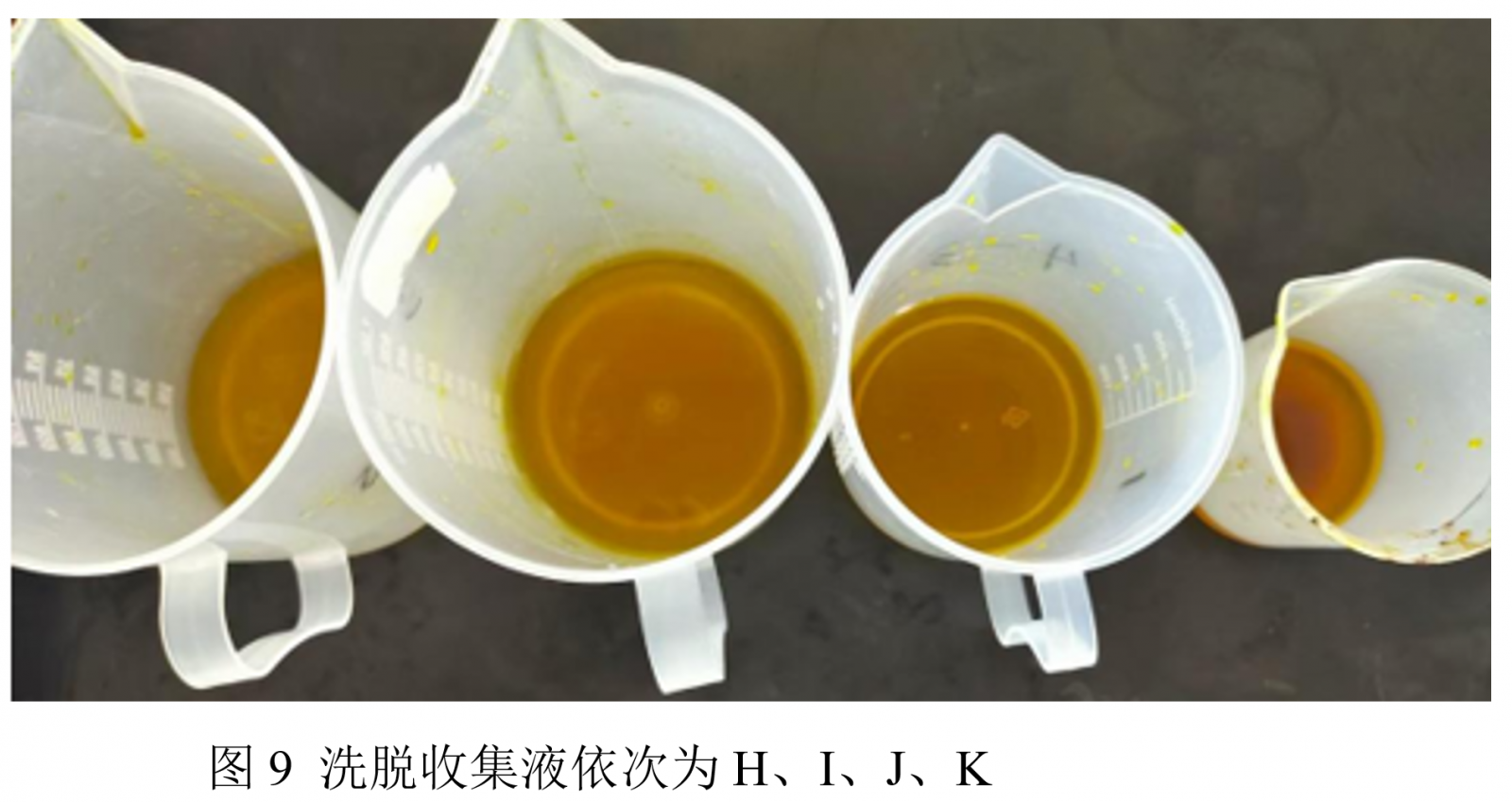

3、三个周期洗脱液Cr浓度数据

洗脱收集液	Cr（g/L)	BV	残余碱浓度%
H	63.9	0.5	5.5
I	86.5	0.5	7.2
J	101.18	0.5	7.2
K	104.1	0.5	8.4

五、试验结果讨论分析

1、采用ZGA451用于含铬废水中回收铬，饱和吸附容量可达96g/L（以Cr计）。

2、树脂采用10%氢氧化钠进行洗脱，循环后必须补氢氧化钠以保证浓度达到10%，洗脱采用循环套用模式，洗脱液中Cr浓度大于80g/L。

3、通过三个周期的试验洗脱数据，总洗脱液用量为2.5BV 10%氢氧化钠较合理。

应用试验说明，ZGA451用于含铬废水处理，洗脱液中Cr可以达到80g/L。



宁波争光树脂有限公司

                                                  技术部

                                                2025.11.18
